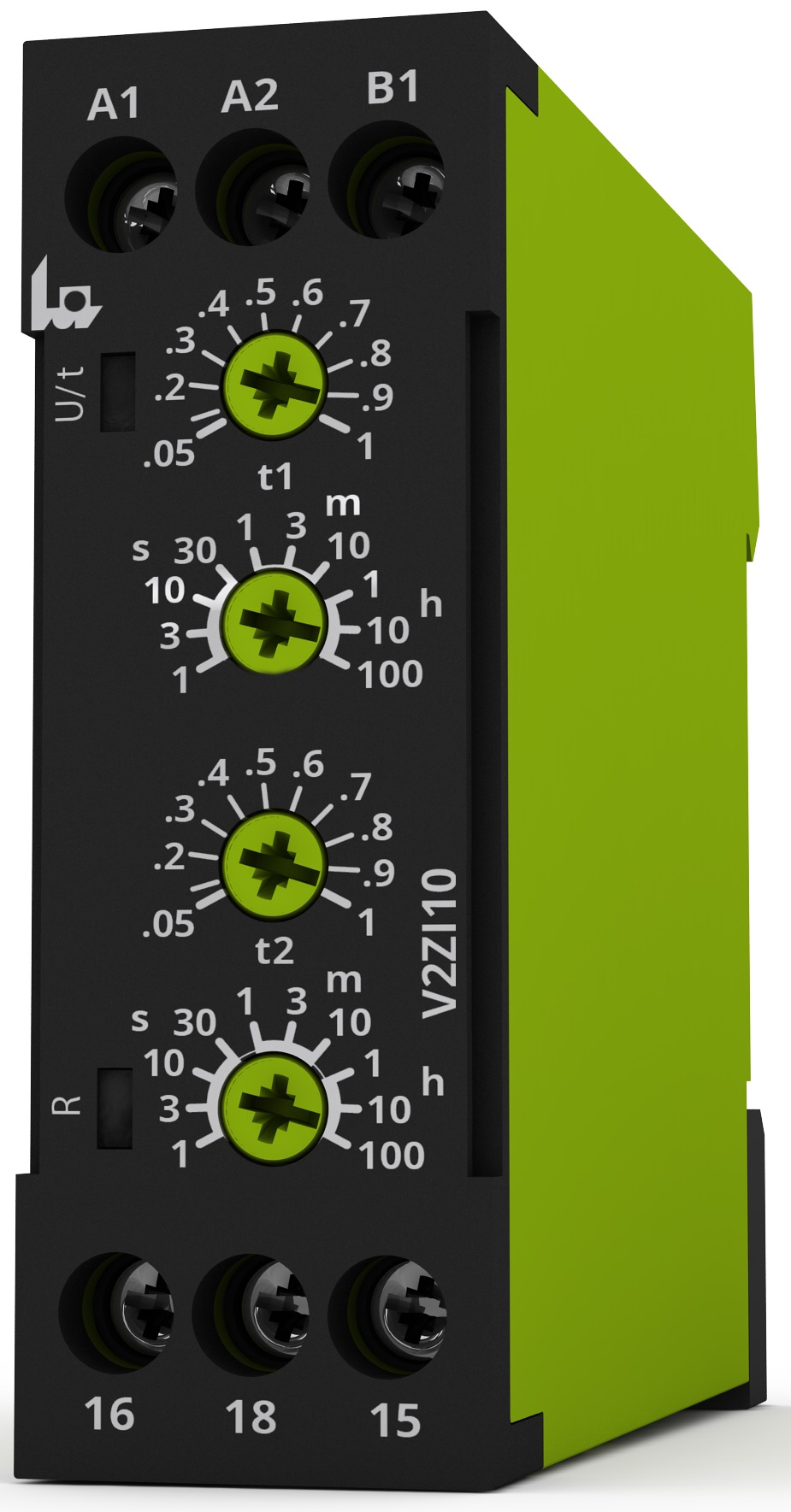

V2ZI10 12-240V AC/DC, V2ZI10P 12-240V AC/DC

Serie: Serie VEO
Status: Lieferbar
V2ZI10 12-240V AC/DC, V2ZI10P 12-240V AC/DC

Allgemeine Produktinformationen

Produktkategorie
Zeitrelais
Serie
Serie VEO
Kurzbeschreibung

Taktgeber; 1 Wechsler

Versorgungsspannung
12-240V AC/DC, 230 AC, 110V AC, 24V DC, 24V AC
Bauform
Industriebauform
Ausgang
1 Wechsler
Funktionen
Ip Taktend pausegeginnend (mehr erfahren)
Ii Taktend impulsbeginnend (mehr erfahren)

Datenblätter

Weitere interessante Produkte

Funktionsübersicht V2ZI10 12-240V AC/DC, V2ZI10P 12-240V AC/DC

Ip Taktend pausegeginnend

Taktend pausegeginnend

Mit dem Anlegen der Versorgungsspannung U beginnt die eingestellte Zeit t1 abzulaufen. Nach Ablauf der Zeit t1 zieht das Ausgangsrelais R an und die Zeit t2 beginnt abzulaufen. Nach Ablauf der Zeit t2 fällt das Ausgangsrelais ab. Das Ausgangsrelais wird solange im Verhältnis der beiden eingestellten Zeiten angesteuert, bis die Versorgungsspannung unterbrochen wird.

Ii Taktend impulsbeginnend

Taktend impulsbeginnend

Mit dem Anlegen der Versorgungsspannung U zieht das Ausgangsrelais R an und die eingestellte Zeit t1 beginnt abzulaufen. Nach Ablauf der Zeit t1 fällt das Ausgangsrelais ab und die eingestellte Zeit t2 beginnt abzulaufen. Nach Ablauf der Zeit t2 zieht das Ausgangsrelais erneut an. Das Ausgangsrelais wird solange im Verhältnis der beiden eingestellten Zeiten angesteuert, bis die Versorgungsspannung unterbrochen wird.
