Mit dem Anlegen der Versorgungsspannung U zieht das Ausgangsrelais R an und die eingestellte Zeit t beginnt zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Dieser Zustand bleibt aufrecht, bis die Versorgungsspannung unterbrochen wird. Wird die Versorgungsspannung vor Ablauf der Zeit t unterbrochen, fällt das Ausgangsrelais ab. Die bereits abgelaufene Zeit wird gelöscht und mit dem nächsten Anlegen der Versorgungsspannung erneut gestartet.

Allgemeine Produktinformationen
Datenblätter

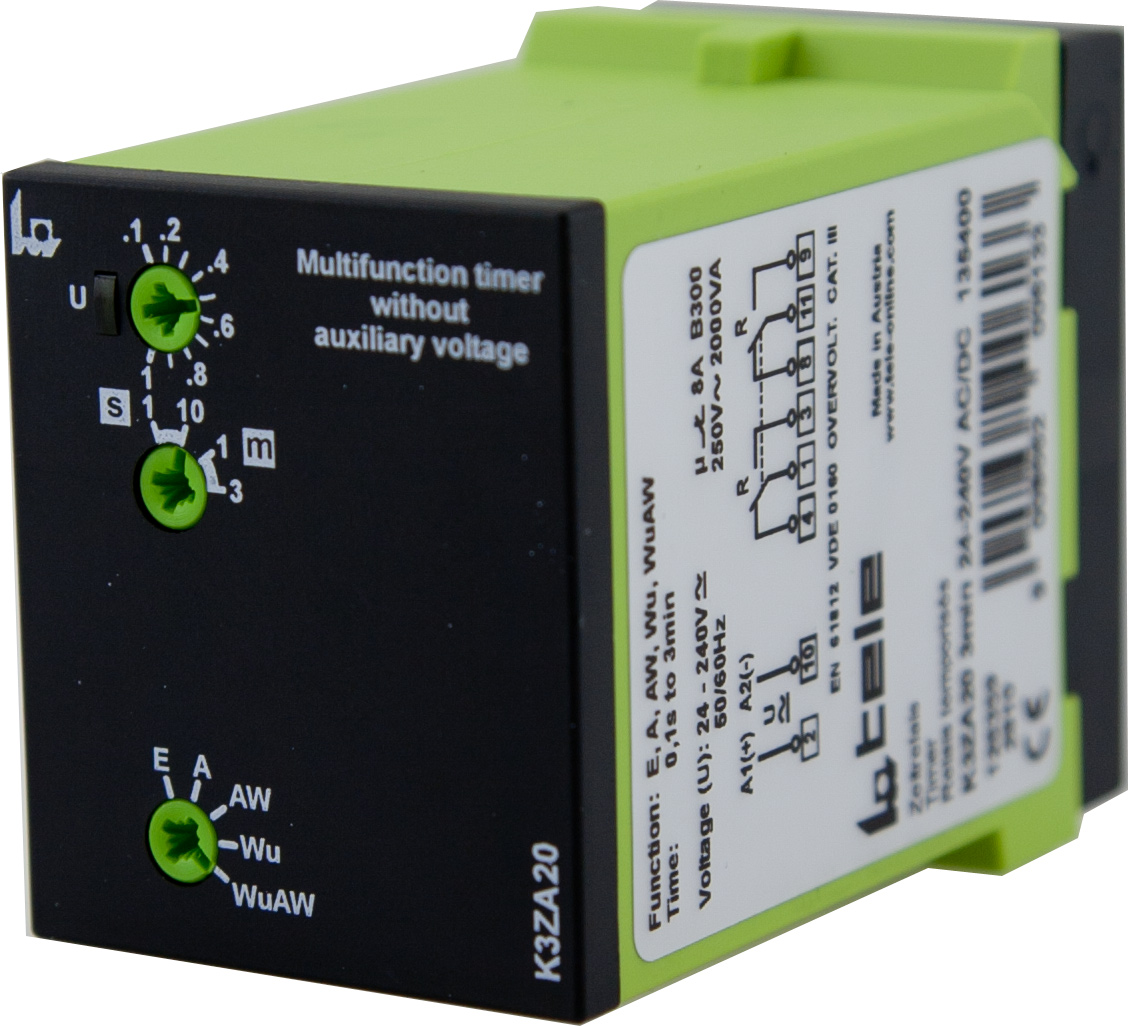

Funktionsübersicht K3ZA20 24-240V AC/DC
Wu Einschaltwischend spannungsgesteuert

A Rückfallverzögert ohne Hilfsspannung

Mit dem Anlegen der Versorgungsspannung U zieht das Ausgangsrelais R an. Wird die Versorgungsspannung unterbrochen, beginnt die eingestellte Zeit t zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Wird die Versorgungsspannung noch vor Ablauf der Zeit erneut angelegt, wird die bereits abgelaufene Zeit gelöscht und mit dem nächsten Zyklus erneut gestartet.
E Einschaltverzögert

Mit dem Anlegen der Versorgungsspannung U beginnt die eingestellte Zeit t zu laufen. Nach Ablauf der Zeit zieht das Ausgangsrelais R an. Dieser Zustand bleibt aufrecht, bis die Versorgungsspannung unterbrochen wird. Wird die Versorgungsspannung vor Ablauf der Zeit unterbrochen, wird die bereits abgelaufene Zeit gelöscht und mit dem nächsten Anlegen der Versorgungsspannung erneut gestartet.
