Allgemeine Produktinformationen

Produktkategorie
Zeitrelais
Kurzbeschreibung

Multifunktion (5 Fkt.); Rückfallverzögert ohne Hilfsspannung; 2 Wechsler (steckbares Powermodul passend zur Hilfsspannung mitbestellen!)

Versorgungsspannung
steckbares Trafomodul, 230 AC, 110V AC, 24V DC, 24V AC
Bauform
Industriebauform
Ausgang
2 Wechsler
Funktionen
Wu Einschaltwischend spannungsgesteuert (mehr erfahren)
A Rückfallverzögert ohne Hilfsspannung (mehr erfahren)
E Einschaltverzögert (mehr erfahren)

Datenblätter

Weitere interessante Produkte

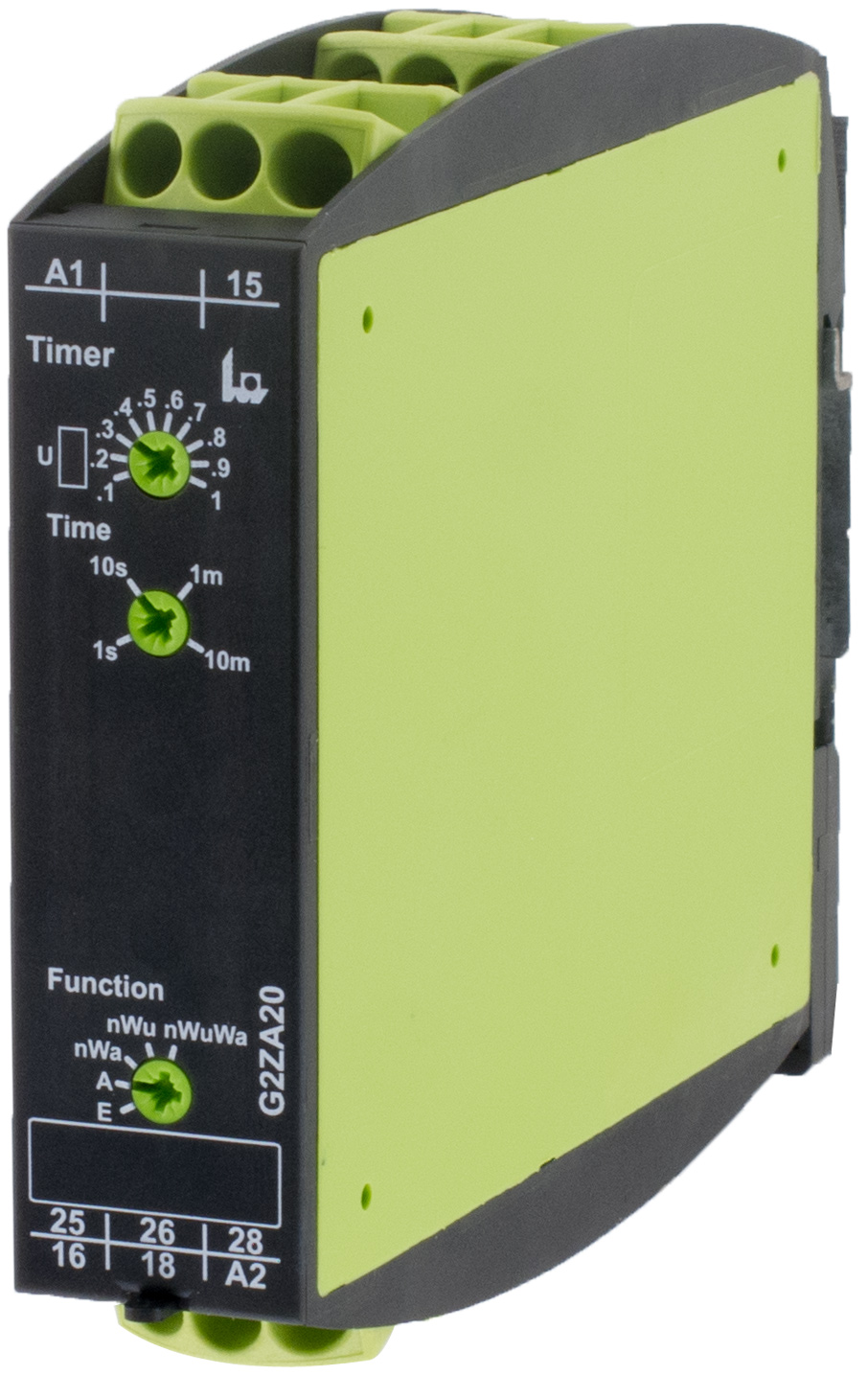

Funktionsübersicht G2ZA20

Wu Einschaltwischend spannungsgesteuert

Einschaltwischend spannungsgesteuert

Mit dem Anlegen der Versorgungsspannung U zieht das Ausgangsrelais R an und die eingestellte Zeit t beginnt zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Dieser Zustand bleibt aufrecht, bis die Versorgungsspannung unterbrochen wird. Wird die Versorgungsspannung vor Ablauf der Zeit t unterbrochen, fällt das Ausgangsrelais ab. Die bereits abgelaufene Zeit wird gelöscht und mit dem nächsten Anlegen der Versorgungsspannung erneut gestartet.

A Rückfallverzögert ohne Hilfsspannung

Rückfallverzögert ohne Hilfsspannung

Mit dem Anlegen der Versorgungsspannung U zieht das Ausgangsrelais R an. Wird die Versorgungsspannung unterbrochen, beginnt die eingestellte Zeit t zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Wird die Versorgungsspannung noch vor Ablauf der Zeit erneut angelegt, wird die bereits abgelaufene Zeit gelöscht und mit dem nächsten Zyklus erneut gestartet.

E Einschaltverzögert

Einschaltverzögert

Mit dem Anlegen der Versorgungsspannung U beginnt die eingestellte Zeit t zu laufen. Nach Ablauf der Zeit zieht das Ausgangsrelais R an. Dieser Zustand bleibt aufrecht, bis die Versorgungsspannung unterbrochen wird. Wird die Versorgungsspannung vor Ablauf der Zeit unterbrochen, wird die bereits abgelaufene Zeit gelöscht und mit dem nächsten Anlegen der Versorgungsspannung erneut gestartet.
