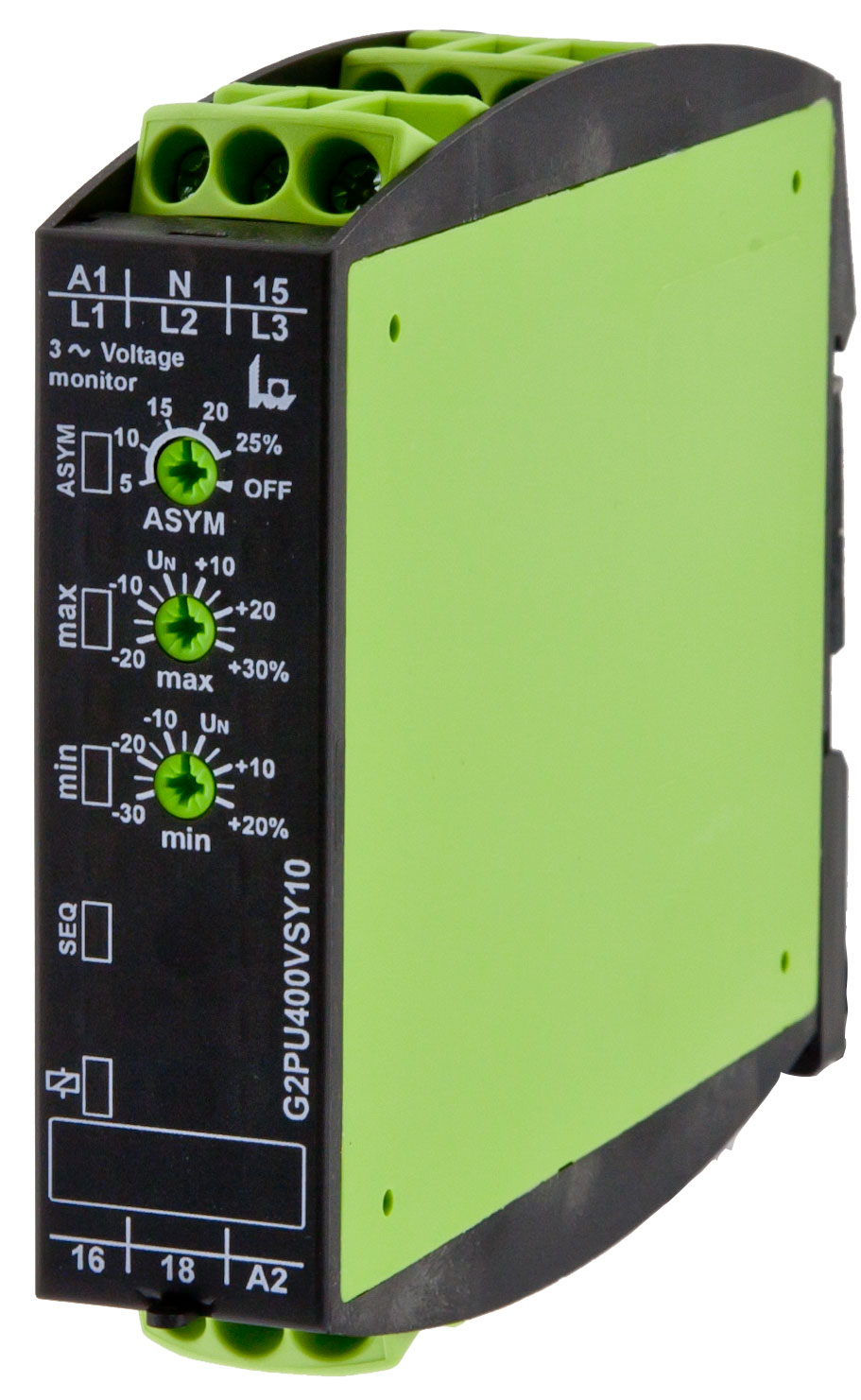

G2PU400VSY10

Serie: Serie GAMMA
Status: Lieferbar
G2PU400VSY10

Allgemeine Produktinformationen

Produktkategorie
Überwachungsrelais
Serie
Serie GAMMA
Kurzbeschreibung

Spannungsüberwachung 3-phasig; Unterspannungsüberwachung; Phasenfolgeüberwachung; Asymmetrieüberwachung; 1 Wechsler

Messgröße
Spannung 3~
Versorgungsspannung
230 AC
Bauform
Industriebauform
Ausgang
1 Wechsler
Funktionen
ASYM Asymmetrieüberwachung (mehr erfahren)

Datenblätter

Weitere interessante Produkte

Funktionsübersicht G2PU400VSY10

ASYM Asymmetrieüberwachung

Asymmetrieüberwachung

Wenn die Asymmetrie der verketteten Spannungen den eingestellten ASYM-Wert überschreitet, fällt das Ausgangsrelais ab. Bei angeschlossenem Neutralleiter werden die Phasenspannungen (Sternspannung) zusätzlich auf Asymmetrie gegenüber dem Neutralleiter überwacht. In diesem Anwendungsfall werden dann für die Auswertung beide Werte für die Asymmetrie herangezogen. Sobald einer der beiden Werte den eingestellten Wert überschreitet, fällt das Ausgangsrelais ab.

U Under

Under

Unterschreitet der gemessene Wert den Min-Wert, fällt das Ausgangsrelais ab. Das Ausgangsrelais zieht wieder an, sobald der Wert den Max-Wert überschreitet.
