G2PI1 400V

Serie: WatchDog Pro
Status: Lieferbar
G2PI1 400V

Allgemeine Produktinformationen

Produktkategorie
Lastwächter
Serie
WatchDog Pro
Kurzbeschreibung

Dreiphasiges Spannungsmessmodul AC für 230/400V Netze (48 bis 63Hz) – Messung von Phasenspannungen, Asymmetrie und Phasenfolge

Messgröße
Spannung 3~
Bauform
Industriebauform
Fehlerspeicher
Ja
Auslöseverzögerung
Ja
Funktionen
Phasenfolge (mehr erfahren)
Phasenausfall (mehr erfahren)
ASYM Asymmetrieüberwachung (mehr erfahren)

Datenblätter

Produktbilder

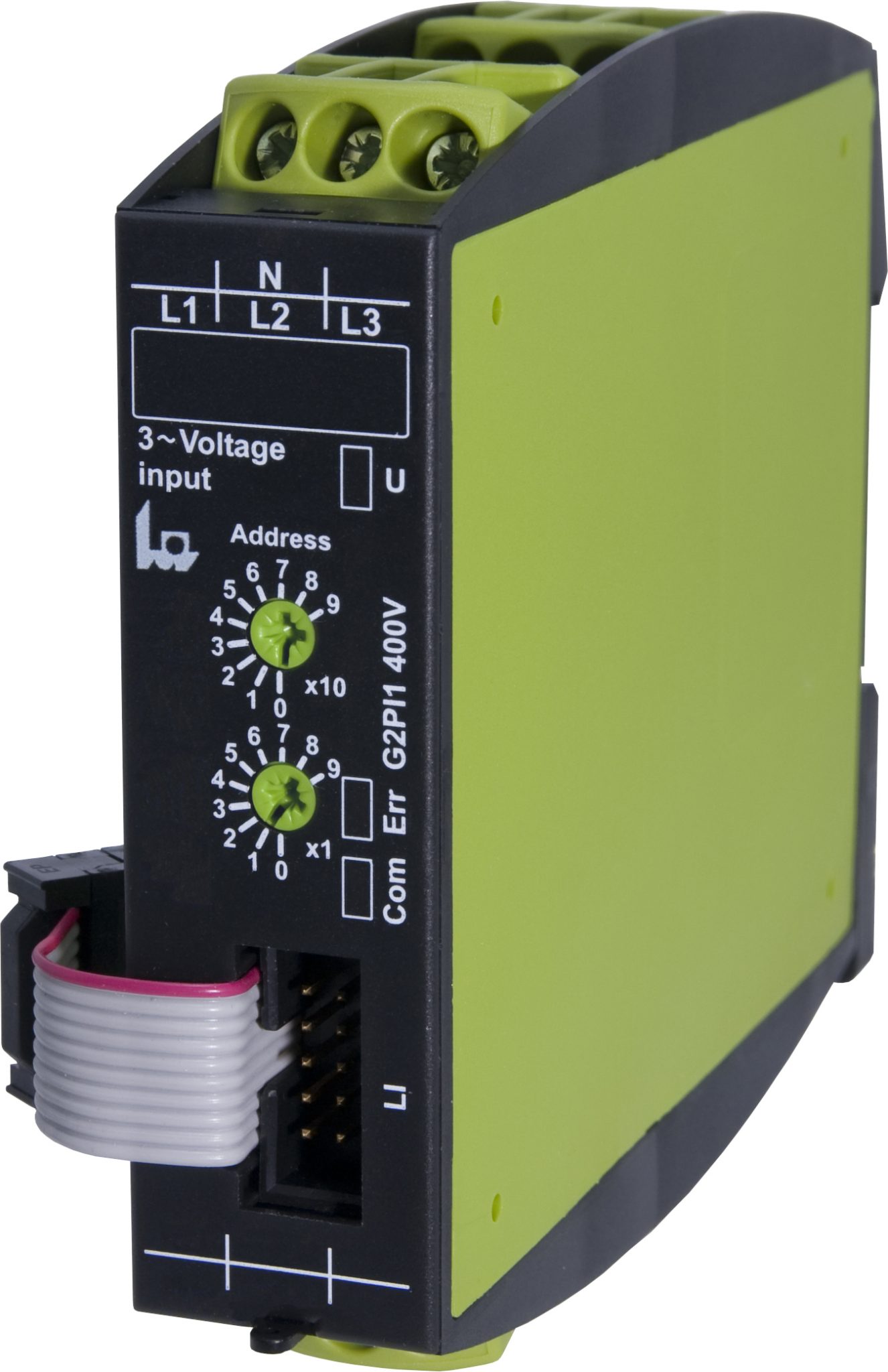

G2PI1400V
Weitere interessante Produkte

Funktionsübersicht G2PI1 400V

Phasenfolge

Wenn alle Phasen in der richtigen Reihenfolge angeschlossen sind und die gemessene Asymmetrie kleiner als der festgelegte Wert ist, zieht das Ausgangsrelais an (gelbe LED leuchtet). Wenn sich die Phasenfolge ändert, fällt das Ausgangsrelais ab (gelbe LED leuchtet nicht). Es wird empfohlen, den Neutralleiter des Überwachungsrelais anzuschließen, sobald Lasten im System den Nullleiteranschluss verwenden.

Phasenausfall

Sobald eine der drei Phasen ausfällt, zieht das Ausgangsrelais R an und fällt ab (gelbe LED leuchtet nicht). Zur sicheren Erkennung von Phasenausfällen sollte die Asymmetriefunktion aktiviert werden. Es wird empfohlen, den Neutralleiter des Überwachungsrelais anzuschließen, sobald Lasten im System den Nulleiteranschluss verwenden.

ASYM Asymmetrieüberwachung

Asymmetrieüberwachung

Wenn die Asymmetrie der verketteten Spannungen den eingestellten ASYM-Wert überschreitet, fällt das Ausgangsrelais ab. Bei angeschlossenem Neutralleiter werden die Phasenspannungen (Sternspannung) zusätzlich auf Asymmetrie gegenüber dem Neutralleiter überwacht. In diesem Anwendungsfall werden dann für die Auswertung beide Werte für die Asymmetrie herangezogen. Sobald einer der beiden Werte den eingestellten Wert überschreitet, fällt das Ausgangsrelais ab.

W Window

Window

Über- oder unterschreitet der gemessene Wert das eingestellte Fenster, fällt das Ausgangsrelais ab. Das Ausgangsrelais zieht wieder an, sobald der Wert erneut in das eingestellte Fenster eintritt.

U Under

Under

Unterschreitet der gemessene Wert den Min-Wert, fällt das Ausgangsrelais ab. Das Ausgangsrelais zieht wieder an, sobald der Wert den Max-Wert überschreitet.

O Over

Over

Überschreitet der gemessene Wert den Max-Wert, fällt das Ausgangsrelais ab. Das Ausgangsrelais zieht wieder an, sobald der Wert den Min-Wert unterschreitet.
