Das Ausgangsrelais R ist nach Anlegen der Versorgungsspannung U immer abgefallen. Im Stromstoßmodus führt jede Tasterbetätigung zum Umschalten des Ausgangsrelais. Durch Anlegen eines kurzen Spannungsimpulses (<2s) an dem zusätzlichen Steuereingang S wird das Relais eingeschaltet (zentral EIN). Ein längerer Spannungsimpuls (>2s) bewirkt die Abschaltung des Relais R (zentral AUS).
Allgemeine Produktinformationen
Datenblätter
Weitere interessante Produkte

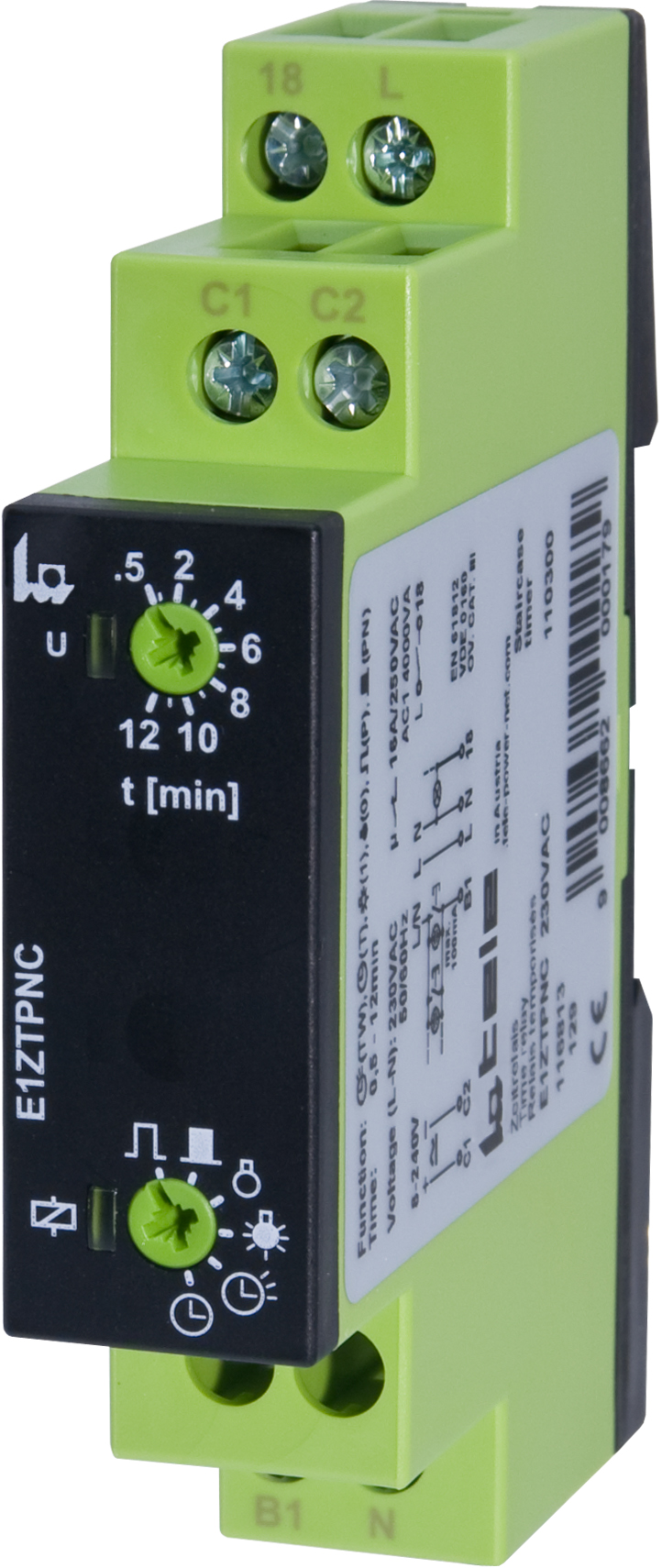

Funktionsübersicht E1ZTPNC 230VAC
P Stromstoßschalter ohne Zeitfunktion
TW Zeitautomatik mit oder ohne Abschaltvorwarnung
Nach Drücken des Tasters schließt das Ausgangsrelais R und die eingestellte Zeit t beginnt zu laufen. Wird der Taster noch vor Ablauf der Zeit erneut gedrückt, beginnt die Zeit wieder neu zu laufen. Schnelles, mehrfaches Drücken des Tasters führt zu einer Aufsummierung von mehreren Zeitintervallen bis zu 60 min. Ein langer Tastendruck (>2s) bricht die laufende Zeit ab, und das Relais schaltet aus. In der TW-Funktion kurze Impulse zur Abschaltvorwarnung in den Zeitpunkten 30s, 15s und 5s vor der Abschaltung.
