Mit dem Anlegen der Versorgungsspannung U leuchtet die grüne LED U/t. Liegt gleichzeitig am Steuereingang ein positives Signal, dann beginnt die eingestellte Zeit t zu laufen (grüne LED U/t blinkt) und das Ausgangsrelais R zieht an (gelbe LED leuchtet). Wird innerhalb der eingestellten Zeit keine positive Flanke am Steuereingang detektiert, dann fällt das Ausgangsrelais ab. Mit dem Schließen des Steuerkontaktes (steigende Flanke) S beginnt die eingestellte Zeit t wieder zu laufen (grüne LED U/t blinkt) und das Ausgangsrelais R zieht an (gelbe LED leuchtet). Damit das Ausgangsrelais R angezogen bleibt, muss der Steuerkontakt S innerhalb der eingestellten Zeit t geöffnet und wieder geschlossen werden. Gelingt dies nicht, fällt das Ausgangsrelais R ab. Wird erneut eine positive Flanke am Steuereingang detektiert, beginnt die Zeit t zu laufen (grüne LED U/t blinkt) und das Ausgangsrelais R (gelbe LED leuchtet) zieht an.

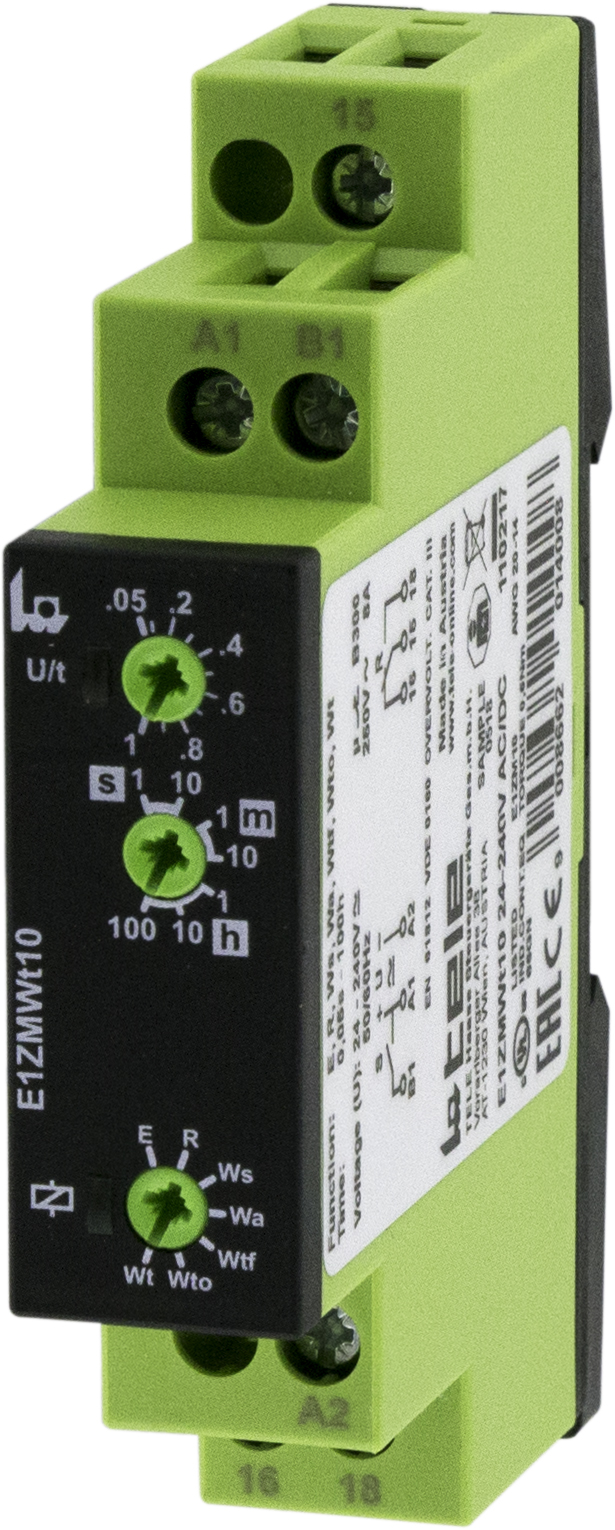

E1ZMWt10 24-240V AC/DC

Allgemeine Produktinformationen
Datenblätter
Funktionsübersicht E1ZMWt10 24-240V AC/DC
Wto Impulsfolgeauswertung flankengesteuert mit ON-Status

Wtf Impulsfolgeauswertung flangengesteuert

Mit dem Anlegen der Versorgungsspannung U leuchtet die grüne LED U/t. Mit dem Schließen des Steuerkontaktes (steigende Flanke) S beginnt die eingestellte Zeit t zu laufen (grüne LED U/t blinkt) und das Ausgangsrelais R zieht an (gelbe LED leuchtet). Damit das Ausgangsrelais R angezogen bleibt, muss der Steuerkontakt S innerhalb der eingestellten Zeit t geöffnet und erneut geschlossen werden. Gelingt das nicht, fällt das Ausgangsrelais R ab. Wird erneut eine positive Flanke am Steuereingang detektiert, beginnt die Zeit t zu laufen (grüne LED U/t blinkt) und das Ausgangsrelais R (gelbe LED leuchtet) zieht an.
Wt Impulsfolgeauswertung

Mit dem Anlegen der Versorgungsspannung U zieht das Ausgangsrelais R an. Mit dem Schließen des Steuerkontaktes S beginnt die eingestellte Zeit t zu laufen. Damit das Ausgangsrelais angezogen bleibt, muß der Steuerkontakt innerhalb der eingestellten Zeit geöffnet und erneut geschlossen werden. Gelingt dies nicht, fällt das Ausgangsrelais ab und alle weiteren Impulse am Steuerkontakt werden ignoriert. Um die Funktion erneut zu starten, muss die Versorgungsspannung unterbrochen und erneut angelegt werden.
WsWa Ein- und ausschaltwischend mit Steuerkontakt

Die Versorgungsspannung U muss ständig am Gerät anliegen. Beim Schließen des Steuerkontaktes S zieht das Ausgangsrelais an und die eingestellte Zeit t1 beginnt abzulaufen. Nach Ablauf der Zeit t1 fällt das Ausgangsrelais wieder ab. Beim Öffnen des Steuerkontaktes zieht das Ausgangsrelais erneut an und die eingestellte Zeit t2 beginnt abzulaufen. Nach Ablauf der Zeit t2 fällt das Ausgangsrelais wieder ab. Der Steuerkontakt kann während des Zeitablaufes beliebig geschaltet werden.
Wa Ausschaltwischend mit Steuerkontakt

Die Versorgungsspannung U muss ständig am Gerät anliegen. Das Schließen des Steuerkontaktes S hat keinen Einfluss auf die Stellung des Ausgangsrelais R. Mit dem Öffnen des Steuerkontaktes zieht das Ausgangsrelais an und die eingestellte Zeit t beginnt zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Der Steuerkontakt kann während des Zeitablaufes beliebig geschaltet werden. Ein weiterer Zyklus kann erst gestartet werden, wenn der gerade ablaufende Zyklus abgeschlossen wurde.
Ws Einschaltwischend mit Steuerkontakt

Die Versorgungsspannung U muss ständig am Gerät anliegen. Mit dem Schließen des Steuerkontaktes S zieht das Ausgangsrelais R an und die eingestellte Zeit t beginnt zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Der Steuerkontakt kann während des Zeitablaufes beliebig geschaltet werden. Ein weiterer Zyklus kann erst gestartet werden, wenn der gerade ablaufende Zyklus abgeschlossen wurde.
R Rückfallverzögert mit Steuerkontakt

Die Versorgungsspannung U muss ständig am Gerät anliegen. Mit dem Schließen des Steuerkontaktes S zieht das Ausgangsrelais R an. Wird der Steuerkontakt geöffnet, beginnt die eingestellte Zeit t zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Wird der Steuerkontakt vor Ablauf der Zeit erneut geschlossen, wird die bereits abgelaufene Zeit gelöscht und mit dem nächsten Zyklus erneut gestartet.
E Einschaltverzögert

Mit dem Anlegen der Versorgungsspannung U beginnt die eingestellte Zeit t zu laufen. Nach Ablauf der Zeit zieht das Ausgangsrelais R an. Dieser Zustand bleibt aufrecht, bis die Versorgungsspannung unterbrochen wird. Wird die Versorgungsspannung vor Ablauf der Zeit unterbrochen, wird die bereits abgelaufene Zeit gelöscht und mit dem nächsten Anlegen der Versorgungsspannung erneut gestartet.
