Mit dem Anlegen der Versorgungsspannung U zieht das Ausgangsrelais R an. Mit dem Schließen des Steuerkontaktes S beginnt die eingestellte Zeit t zu laufen. Damit das Ausgangsrelais angezogen bleibt, muß der Steuerkontakt innerhalb der eingestellten Zeit geöffnet und erneut geschlossen werden. Gelingt dies nicht, fällt das Ausgangsrelais ab und alle weiteren Impulse am Steuerkontakt werden ignoriert. Um die Funktion erneut zu starten, muss die Versorgungsspannung unterbrochen und erneut angelegt werden.

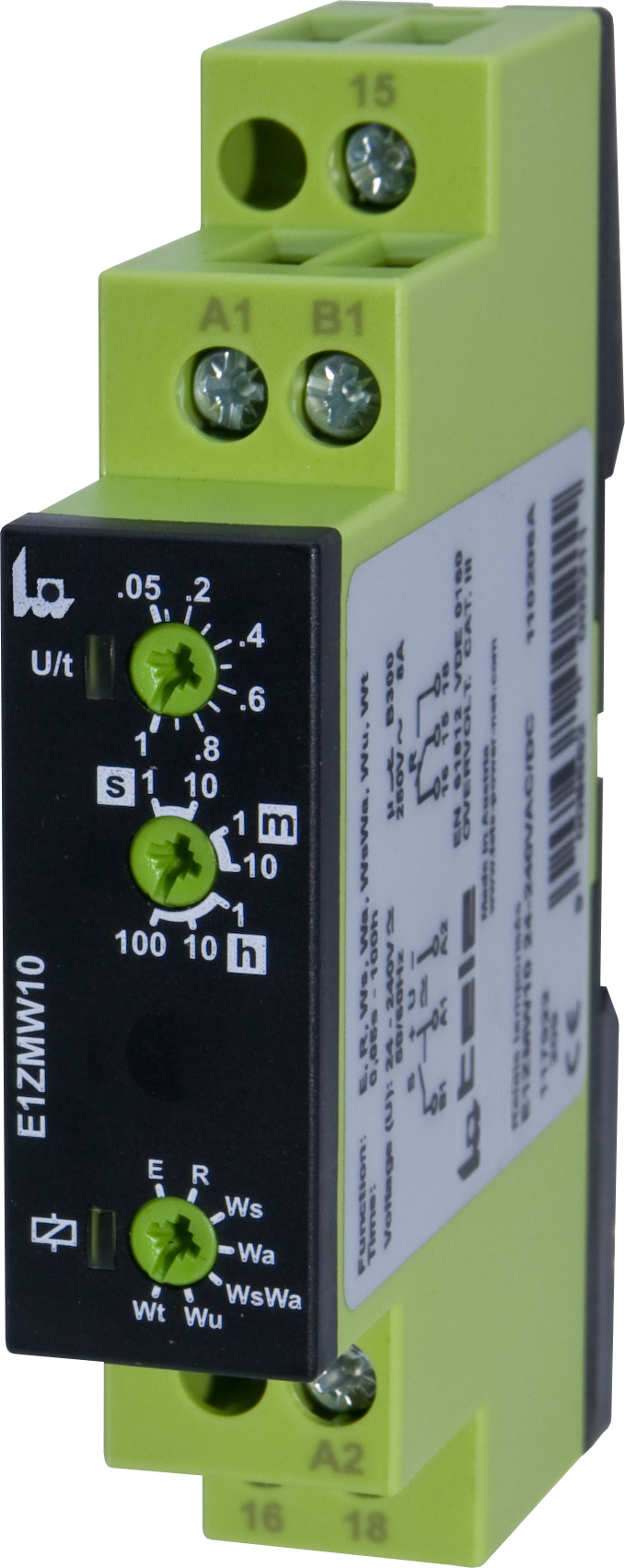

E1ZMW10 24-240V AC/DC
Serie: Serie ENYA
Status:
Lieferbar
Allgemeine Produktinformationen
Datenblätter
Weitere interessante Produkte
Funktionsübersicht E1ZMW10 24-240V AC/DC
Wt Impulsfolgeauswertung
WsWa Ein- und ausschaltwischend mit Steuerkontakt
Die Versorgungsspannung U muss ständig am Gerät anliegen. Beim Schließen des Steuerkontaktes S zieht das Ausgangsrelais an und die eingestellte Zeit t1 beginnt abzulaufen. Nach Ablauf der Zeit t1 fällt das Ausgangsrelais wieder ab. Beim Öffnen des Steuerkontaktes zieht das Ausgangsrelais erneut an und die eingestellte Zeit t2 beginnt abzulaufen. Nach Ablauf der Zeit t2 fällt das Ausgangsrelais wieder ab. Der Steuerkontakt kann während des Zeitablaufes beliebig geschaltet werden.
Wa Ausschaltwischend mit Steuerkontakt
Die Versorgungsspannung U muss ständig am Gerät anliegen. Das Schließen des Steuerkontaktes S hat keinen Einfluss auf die Stellung des Ausgangsrelais R. Mit dem Öffnen des Steuerkontaktes zieht das Ausgangsrelais an und die eingestellte Zeit t beginnt zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Der Steuerkontakt kann während des Zeitablaufes beliebig geschaltet werden. Ein weiterer Zyklus kann erst gestartet werden, wenn der gerade ablaufende Zyklus abgeschlossen wurde.
Ws Einschaltwischend mit Steuerkontakt
Die Versorgungsspannung U muss ständig am Gerät anliegen. Mit dem Schließen des Steuerkontaktes S zieht das Ausgangsrelais R an und die eingestellte Zeit t beginnt zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Der Steuerkontakt kann während des Zeitablaufes beliebig geschaltet werden. Ein weiterer Zyklus kann erst gestartet werden, wenn der gerade ablaufende Zyklus abgeschlossen wurde.
Wu Einschaltwischend spannungsgesteuert
Mit dem Anlegen der Versorgungsspannung U zieht das Ausgangsrelais R an und die eingestellte Zeit t beginnt zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Dieser Zustand bleibt aufrecht, bis die Versorgungsspannung unterbrochen wird. Wird die Versorgungsspannung vor Ablauf der Zeit t unterbrochen, fällt das Ausgangsrelais ab. Die bereits abgelaufene Zeit wird gelöscht und mit dem nächsten Anlegen der Versorgungsspannung erneut gestartet.
R Rückfallverzögert mit Steuerkontakt
Die Versorgungsspannung U muss ständig am Gerät anliegen. Mit dem Schließen des Steuerkontaktes S zieht das Ausgangsrelais R an. Wird der Steuerkontakt geöffnet, beginnt die eingestellte Zeit t zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Wird der Steuerkontakt vor Ablauf der Zeit erneut geschlossen, wird die bereits abgelaufene Zeit gelöscht und mit dem nächsten Zyklus erneut gestartet.
E Einschaltverzögert
Mit dem Anlegen der Versorgungsspannung U beginnt die eingestellte Zeit t zu laufen. Nach Ablauf der Zeit zieht das Ausgangsrelais R an. Dieser Zustand bleibt aufrecht, bis die Versorgungsspannung unterbrochen wird. Wird die Versorgungsspannung vor Ablauf der Zeit unterbrochen, wird die bereits abgelaufene Zeit gelöscht und mit dem nächsten Anlegen der Versorgungsspannung erneut gestartet.
