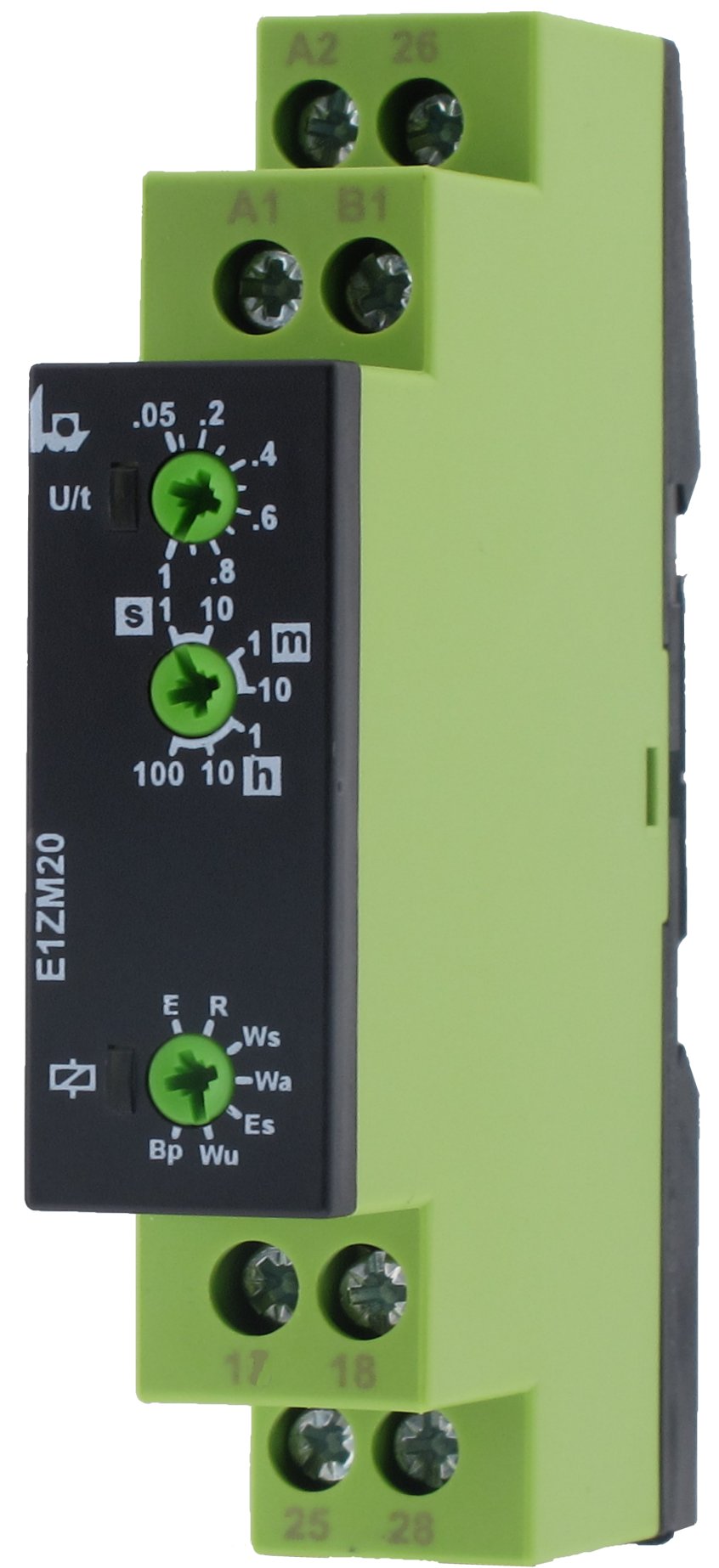

E1ZM20 24-240VAC/DC

Serie: Serie ENYA
Status: Lieferbar
E1ZM20 24-240VAC/DC

Allgemeine Produktinformationen

Produktkategorie
Zeitrelais
Serie
Serie ENYA
Kurzbeschreibung

Multifunktion (7 Fkt.); 1 Wechsler + 1 Schließer; Zoom

Versorgungsspannung
24-240C AC/DC, 230 AC, 110V AC, 24V DC, 24V AC
Bauform
Installationsbauform
Ausgang
2 Schließer, 1 Schließer, 1 Wechsler
Eingang
2 Wechsler
Funktionen
Bp Blinker pausebeginnend (mehr erfahren)
WsWa Ein- und ausschaltwischend mit Steuerkontakt (mehr erfahren)
Wa Ausschaltwischend mit Steuerkontakt (mehr erfahren)
Ws Einschaltwischend mit Steuerkontakt (mehr erfahren)
Wu Einschaltwischend spannungsgesteuert (mehr erfahren)
Es Einschaltverzögert mit Steuerkontakt (mehr erfahren)
R Rückfallverzögert mit Steuerkontakt (mehr erfahren)
E Einschaltverzögert (mehr erfahren)

Datenblätter

Weitere interessante Produkte

Funktionsübersicht E1ZM20 24-240VAC/DC

Bp Blinker pausebeginnend

Blinker pausebeginnend

Mit dem Anlegen der Versorgungsspannung U beginnt die eingestellte Zeit t zu laufen. Nach Ablauf der Zeit t zieht das Ausgangsrelais R an und die eingestellte Zeit beginnt erneut zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Das Ausgangsrelais wird solange im Verhältnis 1:1 angesteuert, bis die Versorgungsspannung unterbrochen wird.

WsWa Ein- und ausschaltwischend mit Steuerkontakt

Ein- und ausschaltwischend mit Steuerkontakt

Die Versorgungsspannung U muss ständig am Gerät anliegen. Beim Schließen des Steuerkontaktes S zieht das Ausgangsrelais an und die eingestellte Zeit t1 beginnt abzulaufen. Nach Ablauf der Zeit t1 fällt das Ausgangsrelais wieder ab. Beim Öffnen des Steuerkontaktes zieht das Ausgangsrelais erneut an und die eingestellte Zeit t2 beginnt abzulaufen. Nach Ablauf der Zeit t2 fällt das Ausgangsrelais wieder ab. Der Steuerkontakt kann während des Zeitablaufes beliebig geschaltet werden.

Wa Ausschaltwischend mit Steuerkontakt

Ausschaltwischend mit Steuerkontakt

Die Versorgungsspannung U muss ständig am Gerät anliegen. Das Schließen des Steuerkontaktes S hat keinen Einfluss auf die Stellung des Ausgangsrelais R. Mit dem Öffnen des Steuerkontaktes zieht das Ausgangsrelais an und die eingestellte Zeit t beginnt zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Der Steuerkontakt kann während des Zeitablaufes beliebig geschaltet werden. Ein weiterer Zyklus kann erst gestartet werden, wenn der gerade ablaufende Zyklus abgeschlossen wurde.

Ws Einschaltwischend mit Steuerkontakt

Einschaltwischend mit Steuerkontakt

Die Versorgungsspannung U muss ständig am Gerät anliegen. Mit dem Schließen des Steuerkontaktes S zieht das Ausgangsrelais R an und die eingestellte Zeit t beginnt zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Der Steuerkontakt kann während des Zeitablaufes beliebig geschaltet werden. Ein weiterer Zyklus kann erst gestartet werden, wenn der gerade ablaufende Zyklus abgeschlossen wurde.

Wu Einschaltwischend spannungsgesteuert

Einschaltwischend spannungsgesteuert

Mit dem Anlegen der Versorgungsspannung U zieht das Ausgangsrelais R an und die eingestellte Zeit t beginnt zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Dieser Zustand bleibt aufrecht, bis die Versorgungsspannung unterbrochen wird. Wird die Versorgungsspannung vor Ablauf der Zeit t unterbrochen, fällt das Ausgangsrelais ab. Die bereits abgelaufene Zeit wird gelöscht und mit dem nächsten Anlegen der Versorgungsspannung erneut gestartet.

Es Einschaltverzögert mit Steuerkontakt

Einschaltverzögert mit Steuerkontakt

Die Versorgungsspannung U muss ständig am Gerät anliegen. Mit dem Schließen des Steuerkontaktes S beginnt die eingestellte Zeit t zu laufen. Nach Ablauf der Zeit zieht das Ausgangsrelais R an. Dieser Zustand bleibt aufrecht, bis der Steuerkontakt geöffnet wird. Wird der Steuerkontakt vor Ablauf der Zeit geöffnet, wird die bereits abgelaufene Zeit gelöscht und mit dem nächsten Zyklus erneut gestartet.

R Rückfallverzögert mit Steuerkontakt

Rückfallverzögert mit Steuerkontakt

Die Versorgungsspannung U muss ständig am Gerät anliegen. Mit dem Schließen des Steuerkontaktes S zieht das Ausgangsrelais R an. Wird der Steuerkontakt geöffnet, beginnt die eingestellte Zeit t zu laufen. Nach Ablauf der Zeit fällt das Ausgangsrelais ab. Wird der Steuerkontakt vor Ablauf der Zeit erneut geschlossen, wird die bereits abgelaufene Zeit gelöscht und mit dem nächsten Zyklus erneut gestartet.

E Einschaltverzögert

Einschaltverzögert

Mit dem Anlegen der Versorgungsspannung U beginnt die eingestellte Zeit t zu laufen. Nach Ablauf der Zeit zieht das Ausgangsrelais R an. Dieser Zustand bleibt aufrecht, bis die Versorgungsspannung unterbrochen wird. Wird die Versorgungsspannung vor Ablauf der Zeit unterbrochen, wird die bereits abgelaufene Zeit gelöscht und mit dem nächsten Anlegen der Versorgungsspannung erneut gestartet.
