Mit dem Anlegen der Versorgungsspannung U beginnt die eingestellte Zeit t1 abzulaufen. Nach Ablauf der Zeit t1 zieht das Ausgangsrelais R an und die Zeit t2 beginnt abzulaufen. Nach Ablauf der Zeit t2 fällt das Ausgangsrelais ab. Das Ausgangsrelais wird solange im Verhältnis der beiden eingestellten Zeiten angesteuert, bis die Versorgungsspannung unterbrochen wird.

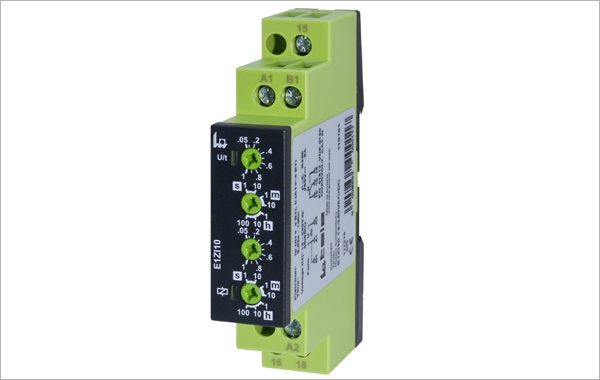

E1ZI10 12-240VAC/DC
Serie: Serie ENYA
Status:
Lieferbar
Allgemeine Produktinformationen
Datenblätter
Weitere interessante Produkte
Funktionsübersicht E1ZI10 12-240VAC/DC
Ip Taktend pausegeginnend
Ii Taktend impulsbeginnend
Mit dem Anlegen der Versorgungsspannung U zieht das Ausgangsrelais R an und die eingestellte Zeit t1 beginnt abzulaufen. Nach Ablauf der Zeit t1 fällt das Ausgangsrelais ab und die eingestellte Zeit t2 beginnt abzulaufen. Nach Ablauf der Zeit t2 zieht das Ausgangsrelais erneut an. Das Ausgangsrelais wird solange im Verhältnis der beiden eingestellten Zeiten angesteuert, bis die Versorgungsspannung unterbrochen wird.
